KM-UHC型-磁浮子液位計-磁翻板液位計-磁性浮子液位計

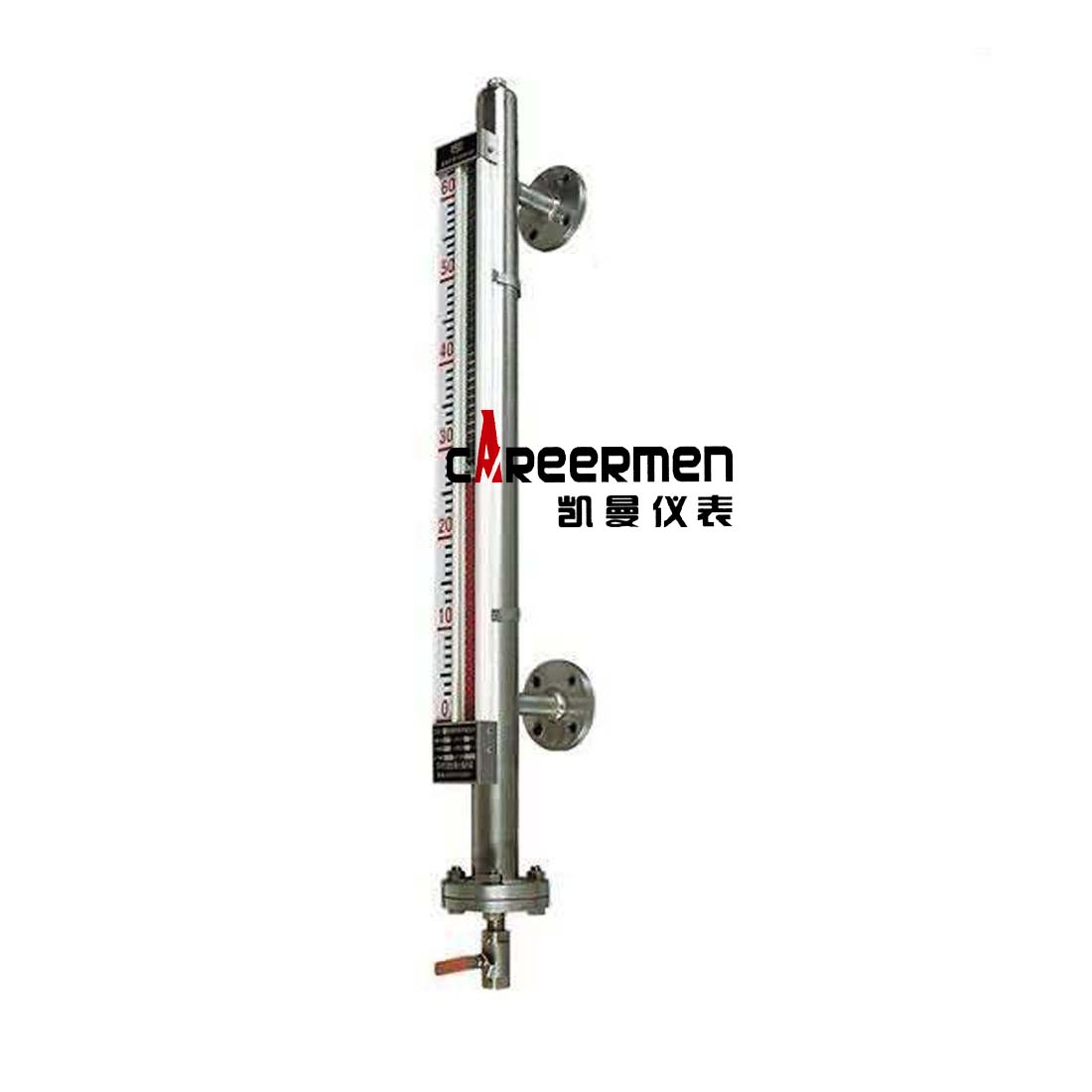

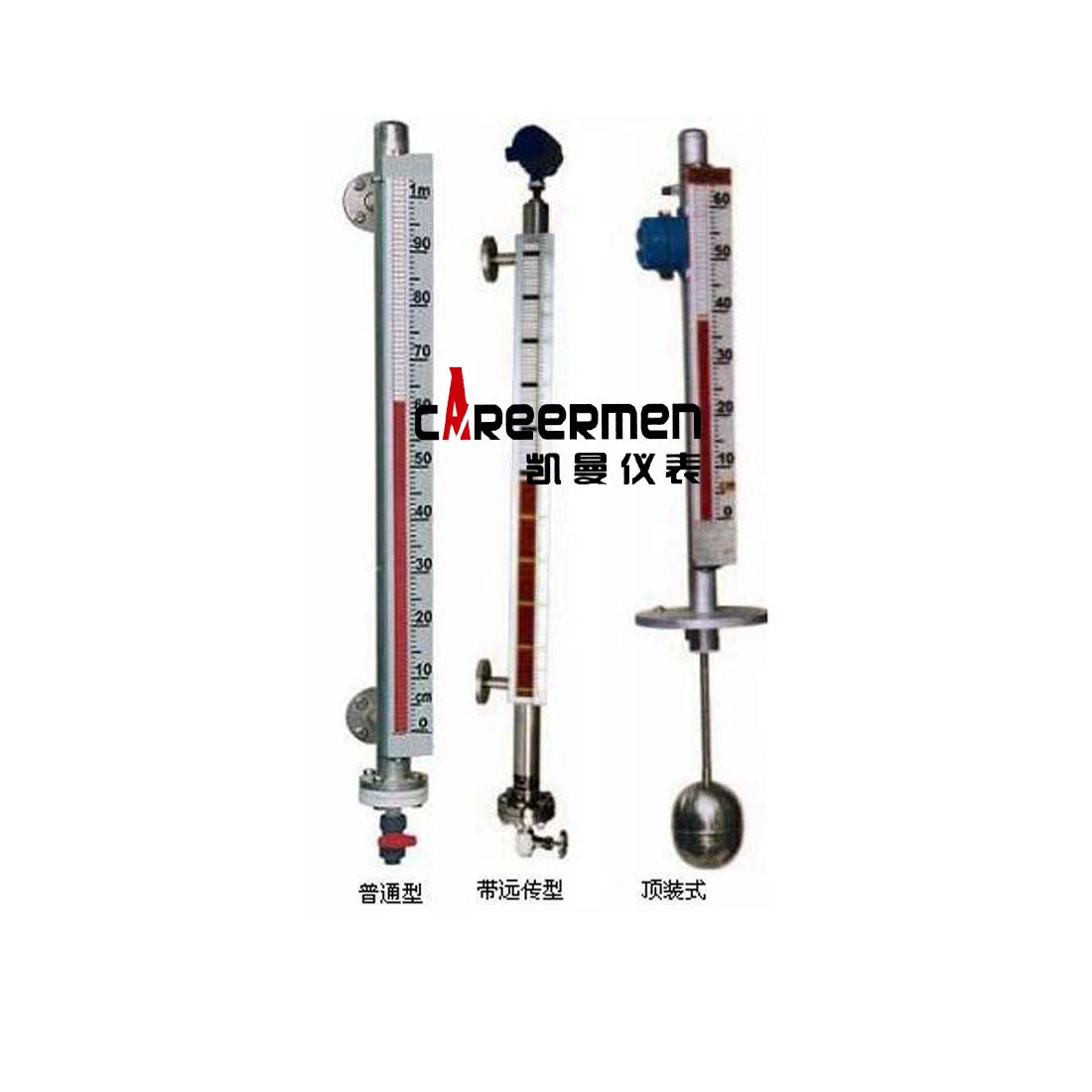

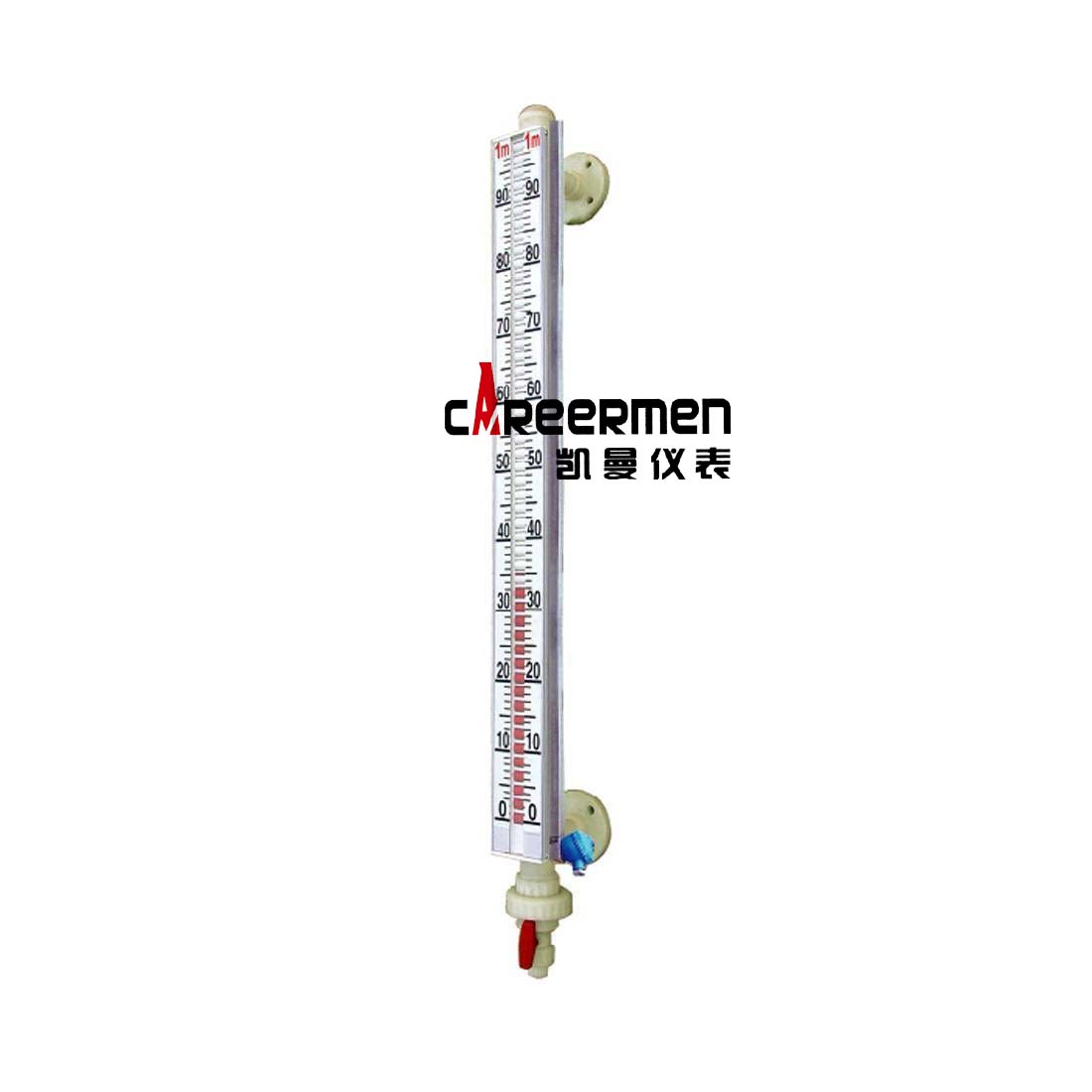

磁浮子液位計概述 KM-UHC型磁性浮子液位計是本公司引進、吸收國外同類產品，并加以吸收、消化、提高，按原化學工業部頒布的磁翻板液位計標準HG/T21584-95研制生產的產品�？捎糜诟鞣N塔、罐槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁浮子液位計可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補了玻璃板(管)液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組磁性浮子液位計的組合。全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、先進性、實用性。由基本型、液位遠傳裝置、液位控制報警開關三部分組成，它是以磁性浮子為感測元件，通過浮子中磁體與色柱中磁體的耦合作用，來反映液位或界面的儀表�；拘团c另外兩部分的組合即可實現信號遠傳、液位報警及控制功能。KM-UHC型磁浮子液位計的直觀、醒目、性價比高、耐溫、耐壓、防腐的特點，使磁性浮子液位計廣泛應用于電力、石油、化工、冶金、環保等行業生產過程中的液位測量及自動化控制。

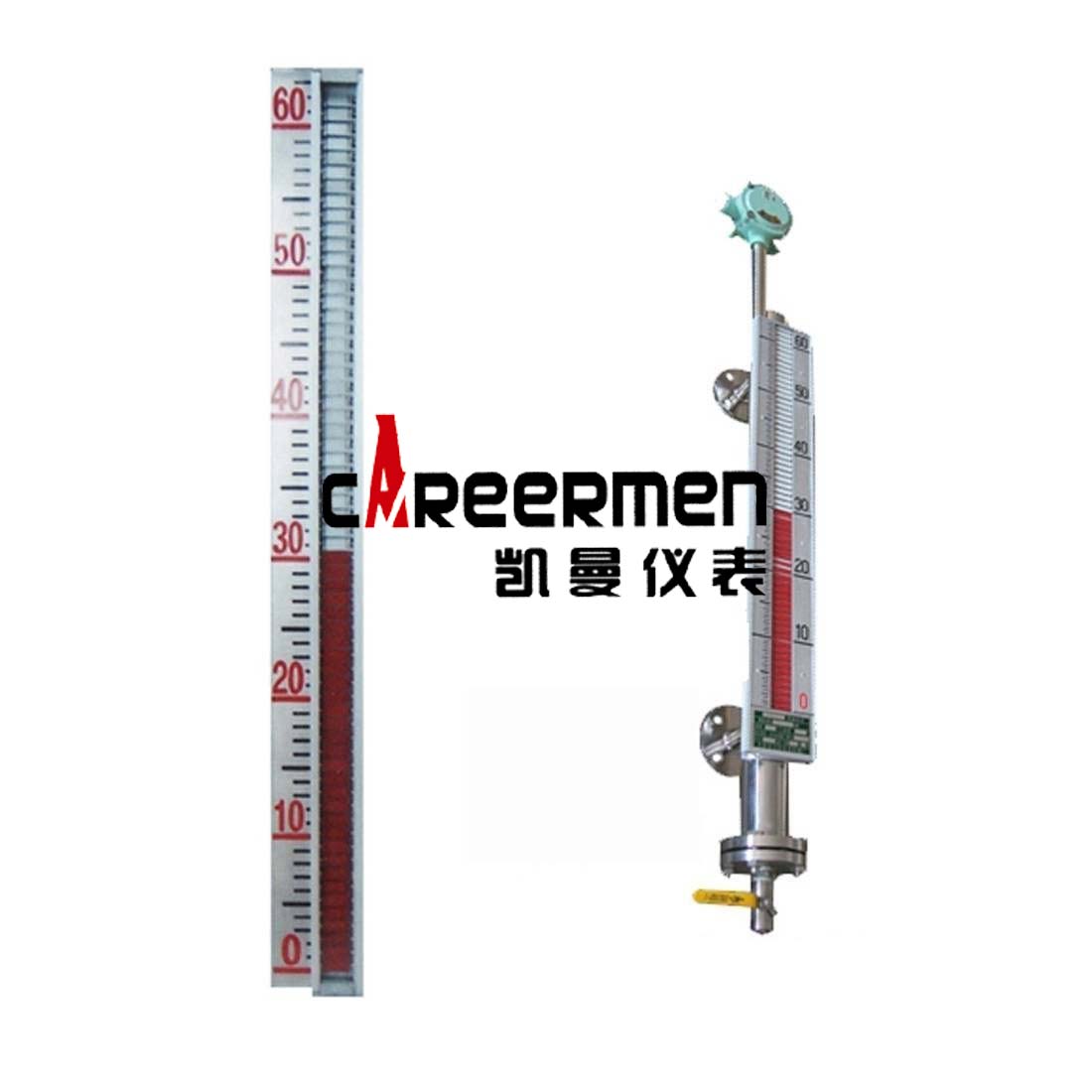

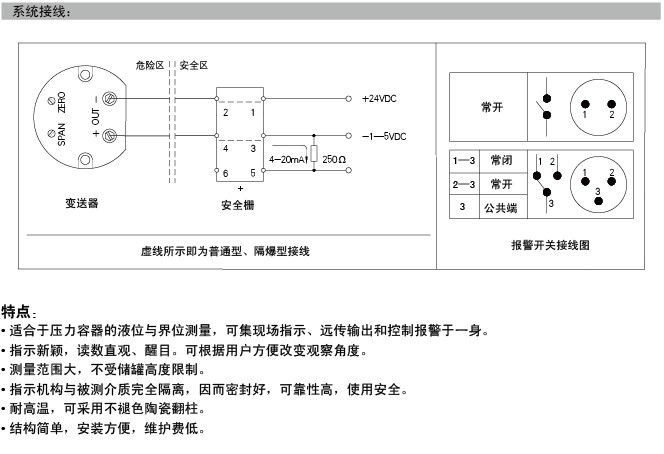

KM-UHC型磁浮子液位計應用液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。KM-UHC磁翻板液位計的電信號遠傳由基本型與液位遠傳裝置的組合實現。液位遠傳裝置由UR型電阻傳感器和UB型R/I轉換模塊組成，該變送器的傳感器以捆綁的形式固定在KM-UHC型磁浮子液位計的主導管外側，使其處于液位計同一磁耦系統中。當磁性浮子隨液位上下移動時，對應液位位置的干簧管受浮子內磁場的作用吸合，電阻鏈阻值發生變化，通過轉換模塊將變化的電阻信號轉換成二線制4～20mADC標準信號輸出，該信號可方便地與電動III型儀表、顯示儀配套使用，亦可與光柱指示、數字顯示調節報警儀配套使用，從而達到顯示、控制、調節和報警的目的。 KM-UHC磁性浮子液位計的控制與報警是通過干簧管或水銀觸點開關，根據液位的給定值動作，從而達到液位報警、控制和事故連鎖的目的。
|
